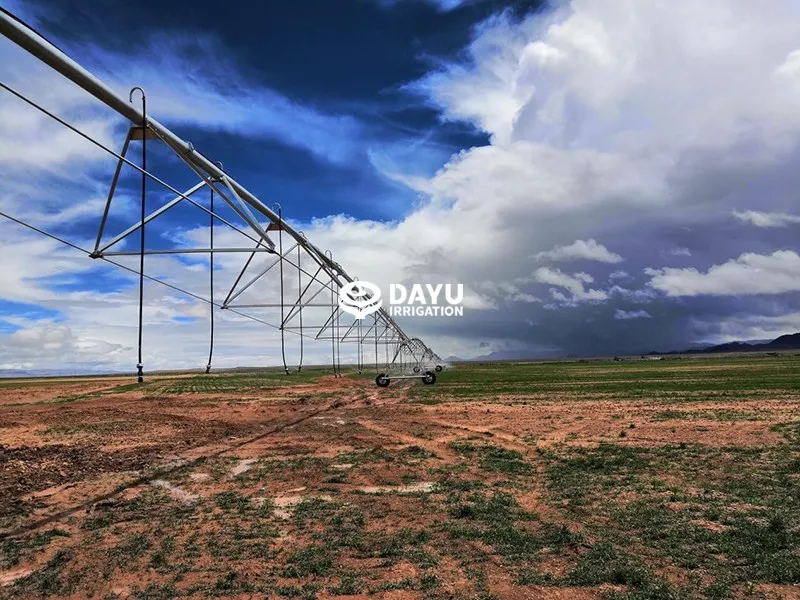

يتم دفع المعدات بأكملها من قبل الإطار المدفوع بالمحرك للقيام بحركة انتقالية ترددية على الحقل الموسع، وتشكيل منطقة ري مستطيلة.

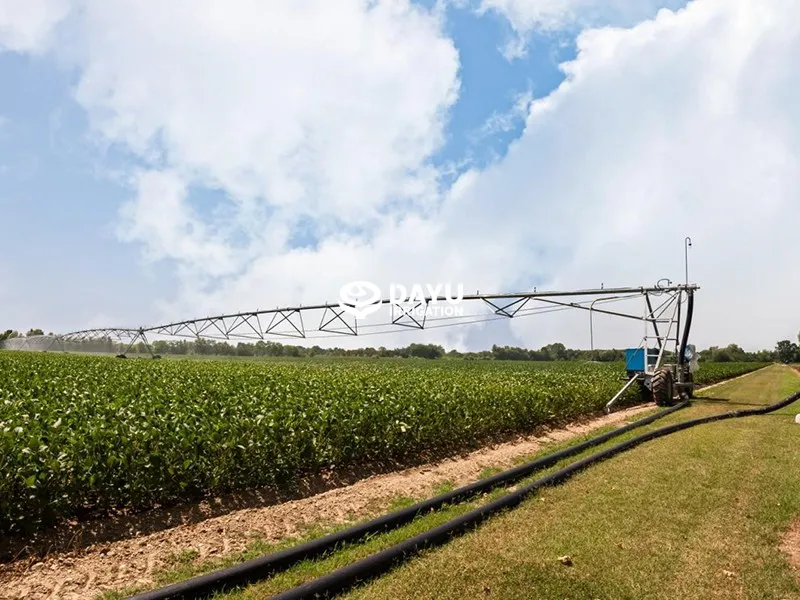

جميع الآلات تعمل في حركة خطية بواسطة إطارات محركة لري منطقة مستطيلة، ويسمى هذا النظام نظام الحركة الجانبية أو النظام الخطي. وخلافا لأنظمة المحور المركزي، حيث تعتمد البوابات على طول الآلة فقط، يتم تحديد منطقة النظام الجانبي بعاملين: طول النظام ومسافة السفر.
نظام الحركة الجانبية هو الآلة الوحيدة التي تستطيع ري جميع المحاصيل. جميع الامتدادات متسقة مع الأرض وليس هناك زاوية رياح. يمكن زيادة معدل الري إلى 99 ٪.
المحاصيل المناسبة: الحبوب والخضروات والقطن وقصب السكر والمراعي وغيرها من المحاصيل الاقتصادية.

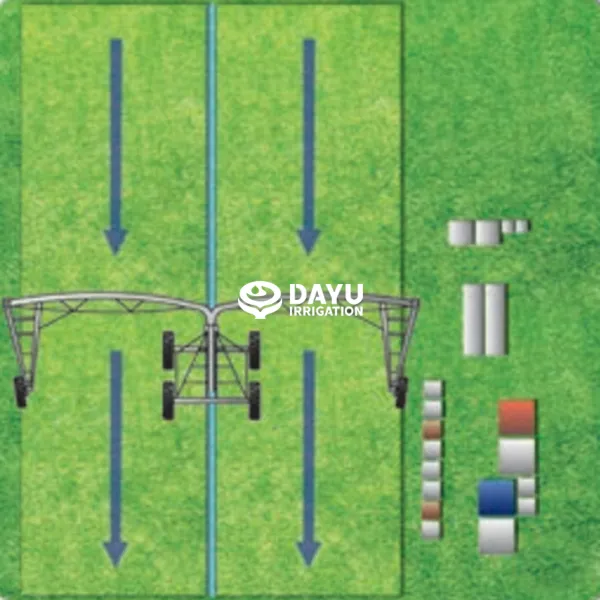

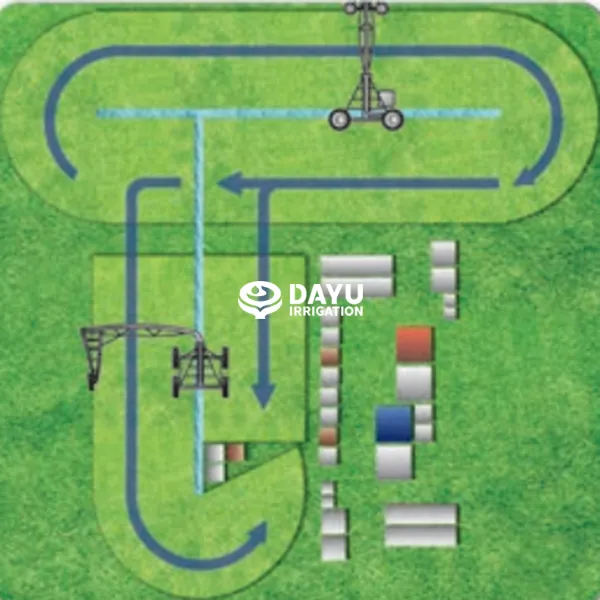

مسار تشغيل المعدات
الترجمة. وتتحرك نقطة المركز وجميع الامتدادات موازية لبعضها البعض، ويتدفق الماء من نقطة المركز عبر الفوهات الموزعة بشكل منتظم على الجسم لري الأرض. مناسب لري قطع طويلة من الأرض.
هناك طريقتان لإمدادات المياه: إمدادات المياه عبر القنوات وإمدادات المياه عبر خطوط الأنابيب.
وينبغي مراعاة العوامل التالية عند تصميم آلة الري بالرش الانتقالي:
ألف -مصدر المياه: طاقة إخراج/ضخ الآبار.
طريقة نقل المياه: مواصفات القناة/فيضان القناة وانسجامها.
جيم -نظام المرشات: حجم الأنبوب/الإمداد بالطاقة/المضخة/المولد.
طول المعدات
وحدة بطول امتداد 50 متر أو 56 متر أو 62 متر ؛ تتوفر نابوعات بطول 6 أمتار و 12 مترا و 18 مترا و 24 مترا ؛ يمكن تركيب مدفع ذيل اختياري. يرتبط الطول الأقصى للمعدات بنوع المعدات وإمدادات المياه وإمدادات الطاقة وطريقة التوجيه.
الإمداد بالطاقة والمياه
طريقة الإمداد بالطاقة: مولد كهربائي أو كبل جارٍ ؛ طريقة الإمداد بالمياه: سحب إمدادات المياه بالأنابيب، وإمدادات مياه التغذية بالقنوات.
الميزات الرئيسية
المقارنة مع أشكال الري الأخرى ؛ قوية وسهلة الإدارة وأعلى نسق للري. المقارنة مع الآلات الدائرية الكبيرة: معدل استخدام قطع الأرض بنسبة 98 في المائة ؛ ارتفاع تكاليف شراء المعدات ؛ والإمداد بالطاقة المولدة بالديزل في الغالب، وارتفاع تكاليف التشغيل والإدارة ؛ مرافق دعم المياه والكهرباء الأكثر تعقيدا ؛ وقت طويل لدورة الري.
ميزات المنتج
التغطية الواسعة والحركة المرنة، يمكن للوحدة الواحدة السيطرة على 200 هكتار من الأرض، ودرجة عالية من التشغيل الآلي، والتشغيل البسيط، واستهلاك منخفض جدا للكهرباء، وانخفاض تكاليف العمل.
الري الموحد، الرش بمعامل موحد يصل إلى 85 ٪ أو أكثر، انخفاض تكلفة الاستثمار، عمر الخدمة 20 عاما.
ويمكن اختيار الامتداد من امتداد واحد إلى 18 امتدادًا، ولكن من الأكثر اقتصادًا بشكل عام أن يكون هناك أكثر من 7 امتدادات.
وباستخدام نفس الجودة من محرك فودار UMC VODAR، فإن قدرته على التكيف مع البيئة، والبرودة الشديدة والحرارة لا تتأثر، وانخفاض معدل التعطل، وانخفاض معدل الصيانة، والأمان والموثوقية.
مع وظيفة الحماية، بالنسبة لحالة عدم استقرار الجهد والحمل الزائد، لن يظهر انصهار، ظاهرة الأسلاك المكسورة.
باستخدام سبيكة الألومنيوم، يمكن منع تسرب الماء بشكل فعال.
المحرك مغلق جيدا، لا تسرب زيت، مدة خدمة طويلة.
اعتماد نفس جودة VODAR للمختزل من UMC، والذي يكون مناسبًا لمختلف الظروف الميدانية، وآمنًا وموثوقًا به.
مانع تسرب زيت الدخل والخرج من النوع الصندوقي يمنع تسرب الزيت بشكل فعال.
حماية خارجية ضد الغبار لكل من عمودي المدخلات والمخرجات.
غرفة تمدد الدورة الكاملة من الفولاذ المقاوم للصدأ، باستخدام زيت ترس الضغط الشديد، أداء الحماية من تشحيم الترس الدودي رائع.
يعتمد التوصيل عبر الجسم طريقة توصيل الكرة والتجويف، ويتم توصيل أنابيب الكرة والتجويف بواسطة أسطوانات مطاطية، والتي تتمتع بقدرة قوية على التكيف مع التضاريس وتحسن قدرة التسلق بشكل كبير.
يتم لحام رأس الكرة مباشرة في أنبوب الجسم المتقاطع القصير، والذي يزيد إلى حد كبير من القوة ويمكنه التعامل مع قوة الشد من الصلب في ظروف الطقس البارد وتجنب انهيار المعدات.
البرج على شكل حرف V، والتي يمكن أن تدعم بشكل فعال الجمالون وتحسين استقرار المعدات بشكل كبير.
يستخدم التثبيت المزدوج عند توصيل ساق البرج والأنبوب، مما يحسن بشكل كبير من استقرار تشغيل المعدات.

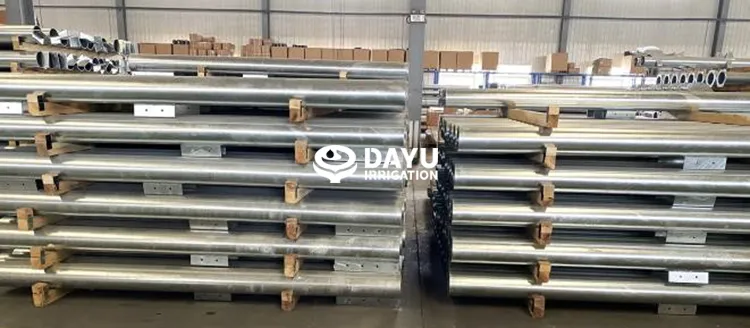

يتكون الأنبوب من Q235B و Φ168*3 مع معالجة سميكة لجعله أكثر ثباتًا ومقاومة للصدمات ومقاومة للحرارة المنخفضة وصلابة.
وجميع الهياكل الفولاذية مجلفنة بالغمس الساخن في مرة واحدة بعد المعالجة واللحام، ويبلغ سمك الطبقة المجلفنة 0.15 ملم، وهو سمك أعلى بكثير من المعيار الصناعي، مع مقاومة عالية للتآكل وعمر خدمة يزيد على 20 عاما.
وبعد المعالجة، يتم اختبار كل أنبوب رئيسي بواسطة آلة الرسم لمعرفة قوة اللحام لضمان معدل التأهيل بنسبة 100 ٪.
يعتمد نظام التحكم تقنية بيرس الأمريكية، والتي تتسم بالاستقرار والاعتماد على الوظائف الغنية.
تستخدم المكونات الكهربائية الرئيسية علامات هوني ويل الأمريكية وشنايدر الفرنسية لضمان استقرار أداء تشغيل المعدات.
مع وظيفة مقاومة المطر، المفاتيح لها علاج مضاد للغبار، مما يطيل فترة الخدمة بشكل كبير.
قبل مغادرة المصنع، يتم إجراء اختبار صارم لضمان استقرار نظام التحكم بأكمله.

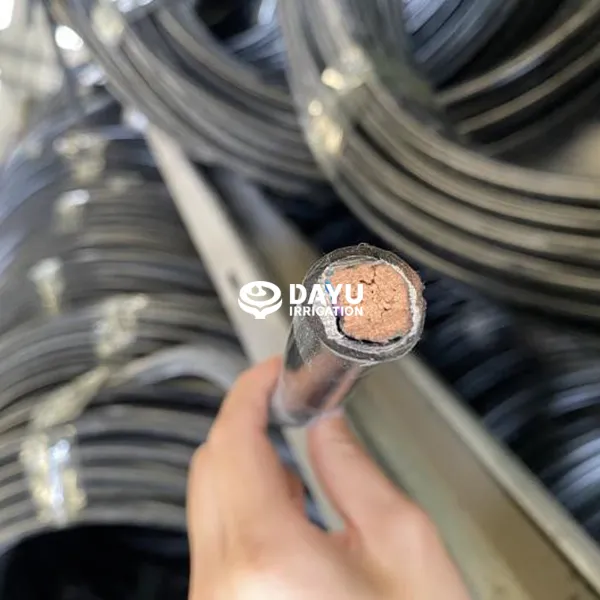

كابل الجسم المتقاطع يعتمد كابل درع نحاسي نقي مكون من 11 طبقة، مع أداء إشارة حماية قوي، بحيث لا تتداخل أجهزة متعددة تعمل في نفس الوقت مع بعضها البعض.
يعتمد كابل المحرك كابل مدرع ثلاثي الطبقات رباعي النواة من الألومنيوم.
وتتكون الطبقة الخارجية من المطاط الطبيعي عالي الكثافة، الذي يقاوم درجات الحرارة المرتفعة والأشعة فوق البنفسجية والتقادم.
استخدام المطاط الطبيعي، ومقاومة التآكل ؛

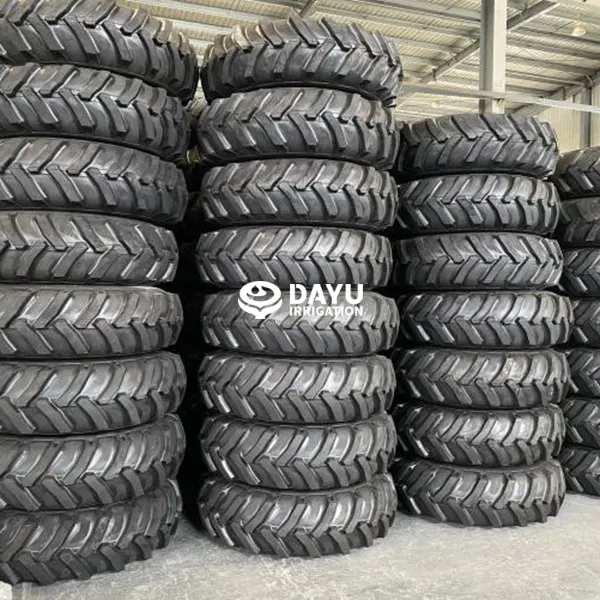

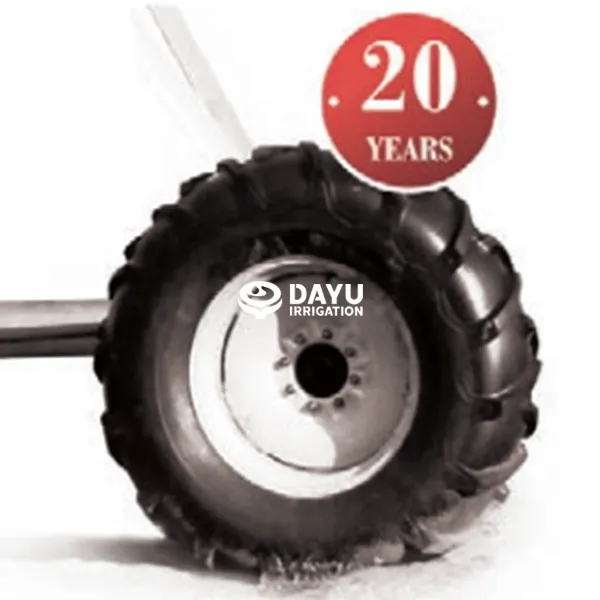

اطار خاص 14.9-W13-24 للري بنمط كبير، مع عظم الرنكة مواجهة للخارج وقدرة قوية على التسلق.

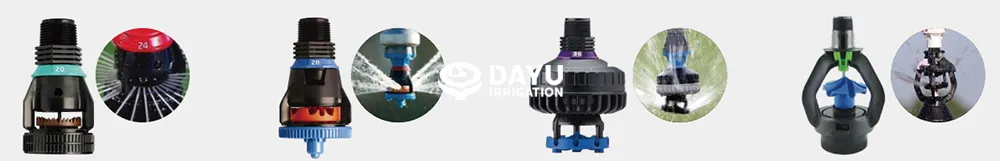

نيلسون d3000 r3000 , و o3000 و i-wob سلسلة .
وتشكل كثافة الري الفوري عاملا مهما يجب مراعاته عند تصميم رؤوس المرشات، كما أنها ترتبط بنفاذية التربة. تصميم فوهة عامة لتحقيق كل من متطلبات المحصول من المياه وأقل من الحد الأقصى لترشيح مياه التربة لتجنب إهدار المياه وجريان الأسمدة. كما أن كثافة الري الفورية للرشاشات الصغيرة من أجل قابلية التربة والمحاصيل للتطبيق أقوى.
